一、         设备用途：

本机用于棉、化纤类的绞纱。染色、漂白后的烘干机、缩短工艺流程。

二、         主要规格：

2.1 MZ-312C型    12770×2860×3720（四仓）

2.2 MZ-312C型    10510×2860×3720(三仓)

2.1 MZ-312C型    15030×2860×3720(五仓)

三、设备结构及技术特性：

3.1 设备结构：

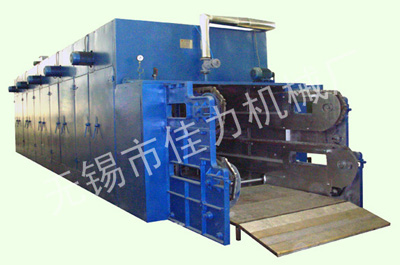

全机主要由进纱口、、二、三、四仓烘房（包括热风循环风机）、传动箱、出纱口，排湿风机等组成。设备出厂同时还配置了电器控制柜一台。

3.1.1 进纱口：主要由上、下墙板、六角链轮及保温墙等组成，织物通过它进入烘房。

3.1.2 烘房：由型钢构成的骨架、门、保温墙、循环风扇及散热装置等组成。共四仓，每仓长2260㎜宽2060㎜。离心式风扇采用直联传动。

A、循环风扇数量：8只（每仓二只，单机直联传动）

B、排气风扇数量：1只（单机直联传动）

C、加热器：

型式：翅片式、螺旋式

数量：左右各四组、底层共三组

排列方式：两侧为双排、交叉布置、底层为单排

3.1.3 传动箱：

A、传动方式：由调速电机通过二只涡轮减速器经传动轴带动搁纱链运转，使搁纱辊运行。

B、配套减速机：

型号： WD130     WD123

速比：  40:1     30:1

数量：    1        1

C、型钢构成传动箱骨架。

3.1.4 出纱口：主要由上、下墙板、六角链轮、链轮及保温墙等组成，烘干后的绞纱通过它而取出。

3.1.5 排湿风机：主要由引风机、管路和电机组成，为湿气排出机外的工作部分。

3.2 技术特性

A、型式：双层连续热风烘干

B、搁纱链速度：120~240毫米/分

C、生产能力：80~120包/时

D、工作蒸汽压力：4kg/㎝

E、高蒸汽压力：5kg/㎝

F、配套电动机：

型号：YCT180-4A       Y132S-8立式      Y100L-6立式

功率：  2.2kw           2.2kw             1.5kw

电压：  380V            380V               380V

数量：   1                8                  1

烘房温度：

  仓：90℃

  第二仓：105℃

  第三仓：105℃

  第四仓：95℃

四、         工艺流程及工作原理：

4.1 绞纱与化纤类等织物的烘干原理，均是将热能传递给被烘物，使织物中的水分在受热后变成蒸汽分子进行扩散，以致烘干。

4.2 工作原理：启动电器按钮，循环风扇、传动电机、排湿风机同时工作。传动电机的动力通过传动部分中的减速箱、经传动轴带动装在上、下墙板上的六角链轮使搁纱链运行。绞纱穿在搁纱棒上，放置在搁纱链的凹槽中，随着搁纱链从进纱口通过四仓烘房（蒸汽经散热管散发热量），进行烘干后从出纱口取出。
